インターロックとは？
インターロックとは、 「ある条件が満たされていないと、次の動作を許可しない仕組み」 のこと。
PLCや制御盤では安全のために必ず使われる考え方で、 機械の誤動作や危険な動作を防ぐための“安全ロジック”とも言える。
インターロックの具体例（現場でよくあるやつ）
例：扉が閉まっていないと運転準備を入れることができない
- 扉スイッチ（LS）がON → 運転準備起動可
- 扉スイッチ（LS）がOFF → 運転準備起動不可＆既にONしていた場合切
これがインターロック。

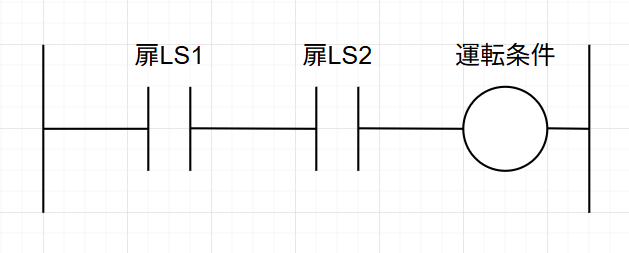

インターロックのラダー図の考え方
インターロックはラダー図で書くと 「直列(AND)に条件を並べる」 だけ。
どれか1つでもOFFなら、絶対に起動しない。
インターロックを入れる際の注意点
インターロックでは 「条件が揃ったときに動作を許可する」 という考え方が基本。
ここで注意したいのが B接点（NC）を使う場合。
B接点は断線時に必ずOFFになるため、PLCは「異常が入力されていない＝正常」と誤認してしまう。結果として、異常が発生しているのに装置が動作し続ける危険がある。インターロックでは“断線＝停止”となるように、ONで条件が揃う信号を使うことが重要。
■ インターロックを入れないとどうなる？
- 扉が開いたまま運転準備が入る → 危険部へ手が届いていしまう
- 異常が出ているのに装置が動き続ける
→ 事故・破損・ケガにつながる。
だからインターロックは 「安全のための最低限の仕組み」として必ず入れる。
■ まとめ
インターロックとは、
- 条件が揃わないと動作を許可しない
- 安全のために必須
- ラダーでは直列で条件を並べるだけ
- b接点を使用する際は注意が必要
という、制御の基本中の基本。
現場でトラブルが起きたときも、 まずインターロック条件を疑うと原因が見つかりやすい。
