PLCを学び始めると、最初に必ず出てくるのが a接点（NO）・b接点（NC）・ワンショット(立ち上がり・立ち下がり) といった“接点の基本”です。

これらはラダー回路の基礎であり、 自己保持やシーケンス制御を理解するための土台になります。

この記事では、 初心者でもイメージしやすい言葉で、接点の基本動作をわかりやすく解説します。

■ a接点（NO）とは？

● 基本動作

ONになったときに導通する接点。 普段はOFFで、押したときにONになる。

● 生活の例え

• 押している間だけランプが点灯するボタン

普段はOFF、押すとON これがa接点のイメージ。

■ b接点（NC）とは？

● 基本動作

OFFになったときに導通する接点。 普段はONで、押したときにOFFになる。

● 生活の例え

• 押している間だけランプの消えるボタン

普段はON、押すとOFF これがb接点のイメージ。

■ ワンショットとは？

ワンショットは “一瞬（1スキャン）だけONになる信号” のこと。

初心者にはここが難しいので、 生活の動きに置き換えて説明します。

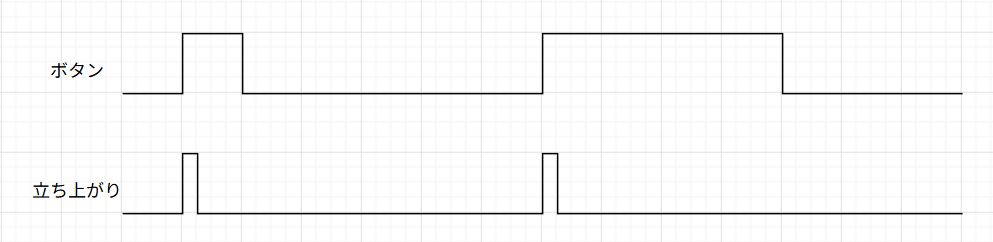

● ワンショットON（立ち上がり）

・基本動作

→ スイッチを“押した瞬間だけ”ONになる

生活の例え

• ボタンを押すと、一度だけ“ピッ”となる音

押した瞬間のみON これがワンショットONのイメージ。

● ワンショットOFF（立ち下がり）

・基本動作

→ スイッチを“離した瞬間だけ”ONになる

生活の例え

• URLのクリック等（長押ししていてもリンク先に飛ばない）

離した瞬間のみON これがワンショットONのイメージ。

■ まとめ

• a接点：ONで導通
• b接点：OFFで導通が切れる
• ワンショット：瞬間だけONになる信号
• 生活の動きに置き換えると理解が早い

接点の基本を理解すると、 ラダー回路の読み書きがぐっと楽になります。
